CARTOUCHE Éclair · V1

Éclair.
La plus rapide.

Notre propre support USB 3.2 : une puce JMicron JMS583, un vrai SSD NVMe et une coque en aluminium gravée au laser. Pour que votre IA démarre en un éclair.

Notre carte, pas une autre.36 × 46 mm. Ceci est le vrai modèle 3D de la carte, composant par composant.
Port USB-CUSB 3.2 Gen 2 · 10 Gb/s
JMicron JMS583le pont USB 3.2 ↔ PCIe Gen 3 ×2
Quartz 25 MHzl’horloge de la puce
Alimentation du SSDTPS82130 : 5 V → 3,3 V, 3 A
Et maintenant, le dessous.Deux grandes surfaces de cuivre : le 5 V de l’USB et le 3,3 V du SSD.
Connecteur M.2pour un SSD NVMe 2230
Des paires rapides.Impédance calculée au solveur de champ : environ 86 Ω pour l’USB 3.2, 89 Ω pour le PCIe.
36 × 46 mm. 4 couches.Deux plans de masse, 76 composants, paires rapides à impédance contrôlée.
Un vrai SSD NVMe.M.2 2230, 256 Go, 512 Go, 1 To ou 2 To. Le même format que dans les consoles portables.
Tout en aluminium.La coque protège la carte et dissipe sa chaleur.Boîtier V2 : 42 × 49 × 10,5 mm, dessiné autour de la nouvelle carte
Gravée au laser.Le nom est gravé dans le métal, pas imprimé. Il ne s’efface pas.
Jusqu’au dernier détail.Une seconde passe pour la ligne du bas.
Trois couleurs.Noir profond
Jusqu’à ~1 Go/s.Sur un port USB-C 10 Gb/s (USB 3.2 Gen 2, USB4 ou Thunderbolt), avec le câble USB-C fourni. Environ 2,5 fois la clé.Vitesse prévue, à confirmer sur le prototype
Lecture d’un modèle de 3 Go0,00 s
—256 Go
—512 Go
—1 To
—2 To
Précommander

Noir profond, gris bleuté ou violet · câbles USB-C 10 Gb/s et USB-A fournis · précommande gratuite et sans engagement

Faites défiler

01 · Pourquoi

Le plus rapide.
De loin.

Une IA locale lit des gigaoctets à chaque démarrage. Sur Éclair, un SSD NVMe relié en USB 3.2 à 10 Gb/s lit environ deux fois et demie plus vite que la meilleure clé USB que nous vendons. Il suffit d’un port USB-C à 10 Gb/s : USB 3.2 Gen 2, USB4 ou Thunderbolt.

Éclair, port USB 10 Gb/s prévu1 000 Mo/s
Clé SanDisk annoncée400 Mo/s
Disque Seagate mesuré125 Mo/s

02 · Ce qu’il y a dedans

Du bon matériel.
Dessiné pour CARTOUCHE.

Éclair réunit des composants reconnus : le pont USB 3.2 JMicron JMS583, celui de nombreux boîtiers SSD du commerce, et un SSD NVMe de grande marque. C’est ce qui permet de charger un modèle d’IA en quelques secondes.

La carte d’Éclair est publiée en matériel libre (CERN-OHL-S) : schéma, circuit imprimé, fichiers de fabrication et modèle 3D.

Voir la carte sur GitHub

Ils soutiennent Éclair

ModèleCARTOUCHE Éclair V1
LiaisonUSB 3.2 Gen 2, 10 Gb/s (USB-C), compatible USB 3.0 et USB4
PuceJMicron JMS583, pont USB 3.2 Gen 2 vers NVMe (PCIe Gen 3 ×2)
StockageSSD NVMe M.2 2230 de marque (Western Digital SN740, Kioxia BG6 ou équivalent selon disponibilité) : 256 Go, 512 Go, 1 To ou 2 To
Carte36 × 46 mm, 4 couches, 76 composants
Boîtieraluminium anodisé, nom gravé au laser, refroidi sans ventilateur ; en cours de redessin pour la nouvelle carte
Couleursnoir profond, gris bleuté, violet
Dans la boîteÉclair, un câble USB-C 10 Gb/s (pleine vitesse) et un câble USB-A (tous les ordinateurs)
Logicielle même que toutes les CARTOUCHE

03 · Le boîtier

Le nouveau boîtier.
Tournez-le, ouvrez-le.

Le modèle 3D complet d’Éclair, à l’échelle : la vraie carte exportée de KiCad, le SSD M.2 2230 couché par-dessus et vissé sur son entretoise, et le boîtier en aluminium dessiné autour.

Chargement du modèle 3D…

42 × 49 × 11,5 mm

Deux moitiés d’aluminium fermées par deux vis M2. La carte repose sur le fond, tenue par des plots du couvercle ; le SSD est vissé sur son entretoise M2. Le port USB-C affleure sur le côté.

Refroidi sans ventilateur

Le SSD appuie sur un pad thermique contre le couvercle en aluminium, et des ailettes sous le fond évacuent la chaleur de la carte. À valider sur le prototype.

Le support Éclair

Aluminium poli, vissé sous le bureau. Le câble y reste branché : glissez Éclair, il se connecte ; tirez-le pour en changer. En cours d’adaptation au nouveau boîtier. Vendu à prix coûtant : —.

Fichiers ouverts

La nouvelle carte est publiée : schéma, circuit imprimé, fichiers de fabrication et modèle 3D. Voir les fichiers

Accessoire

Le support Éclair.
Sous le bureau, toujours branchée.

Un support en aluminium poli, vissé sous le bureau, câble USB-C intégré. Éclair y glisse et s’y branche ; pour changer de modèle d’IA, on tire, on glisse l’autre. Vendu à prix coûtant : —.

Le découvrir en 3D

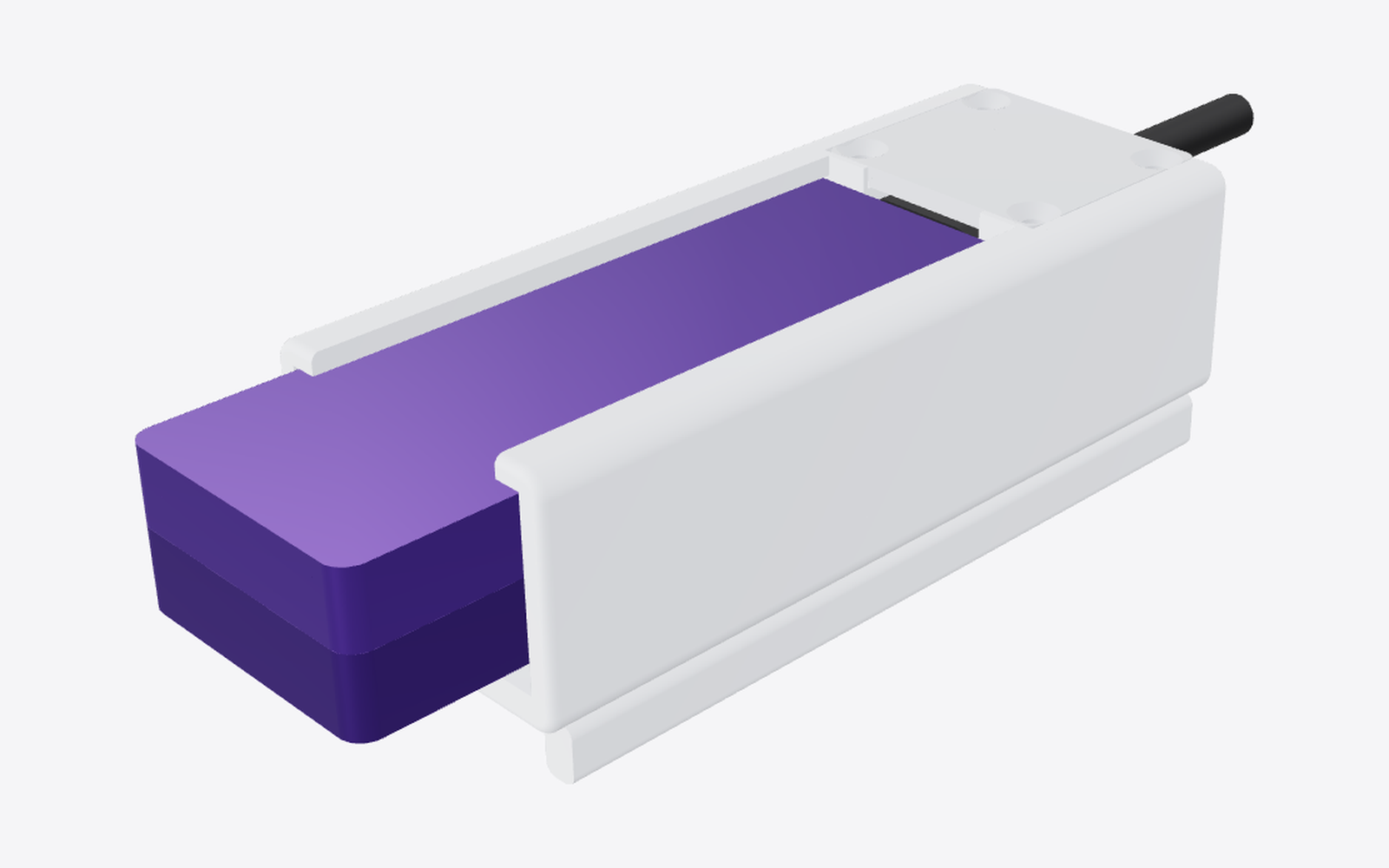

Le support Éclair en aluminium poli, Éclair glissée dedans (rendu 3D)

04 · Ce qu’elle fait de plus

Elle s’améliore.
Avec le temps.

Éclair n’est pas un simple disque : c’est une CARTOUCHE. Chaque mise à jour du logiciel lui arrive, gratuitement, comme sur toutes nos clés : plus rapide, plus de fonctions, plus de modèles. Et vous changez de modèle d’IA quand vous voulez, depuis la bibliothèque.

Voir les mises à jour déjà publiées

  • Mises à jour du logicielincluses
  • Changer de modèle d’IAà volonté
  • Câbles USB-C 10 Gb/s et USB-Afournis
  • Trois couleursau choix

05 · Où nous en sommes

En développement.
Précommandez sans risque.

La nouvelle carte est dessinée et ses fichiers de fabrication sont prêts ; la coque est à redessiner pour elle. Les vitesses annoncées ici sont celles attendues : nous les mesurerons sur le prototype avant de livrer. Une précommande ne coûte rien et ne vous engage à rien : vous la validerez en payant quand Éclair sera prête, ou vous l’annulerez.

  • Carte électroniquedessinée
  • Fichiers de fabricationprêts
  • Boîtier (modèle 3D)à redessiner
  • Test d’impression du boîtierà venir
  • Prototype et mesuresà venir

Éclair.
La CARTOUCHE la plus rapide.

256 Go : — · 512 Go : — · 1 To : — · 2 To : —. Noir profond, gris bleuté ou violet, deux câbles fournis. Précommande gratuite, sans engagement.

Précommander ÉclairOu la clé SanDisk
